기술 사양

매개변수 카테고리	사양	메모
수직정하중	200N(20.4kgf)	ASTM D4565 표준에 따라 테스트됨
수평 횡하중	80N(8.2kgf)	권장 사용 하중, 안전 계수 3 이상
동적 충격 하중	150 N	바람과 얼음/눈 하중을 시뮬레이션합니다.
케이블 직경	4 - 14mm	탄성 클램핑을 통한 자체 적응성-
일반적인 응용 분야	FTTH 드롭 케이블(2~8코어) ADSS 전체-유전체 자체 지지형-케이블 공중 전화선 저-전압 복합 섬유 케이블	범위 내 케이블 OD 확인
제품 길이	95mm±2mm
J-후크 오프닝	15mm	M12-M16 볼트 또는 Φ10-16mm 가이 와이어에 적합
케이블 캐비티 폭	18mm
단위 중량	25 g ± 3 g	경량 설계로 기둥 하중 감소
주요 재료	HDPE 또는 PA66	화염 등급 UL94 V-2
UV 저항 등급	UV8(ISO 4892에 따름)	2000시간 가속노화 테스트
색상 옵션	검정색(표준), 회색, 흰색	맞춤형 RAL 색상 사용 가능(MOQ 5,000개 이상)
작동 온도	-40도 ~ +70도	지구 기후 조건의 99%를 커버합니다.
보관 온도	-50도 ~ +80도
습도 범위	0 - 100% 상대습도	방수 및 방습-방지 설계
바람 저항	풍속 40m/s 이하	14급 태풍
품질 시스템	ISO 9001:2015
환경인증	RoHS 규제 준수
화염표준	UL94 V-2
테스트 표준	IEC 60794, ASTM D4565	케이블 및 기계적 성능 테스트
권장 스팬	0.5m 이하(밀집) / 1.0m 이하(보통)	케이블 무게와 풍하중을 기준으로 조정
최소 굽힘 반경	30mm 이상	마이크로{0}}굽힘 손실로부터 섬유를 보호합니다.
설치 도구	도구-무료(수동 설치)	효율성을 위한 옵션 설치 펜치

제품특징

신속한 배포

케이블 보호

내후성

하중 베어링

색상-코드 식별 시스템

환경

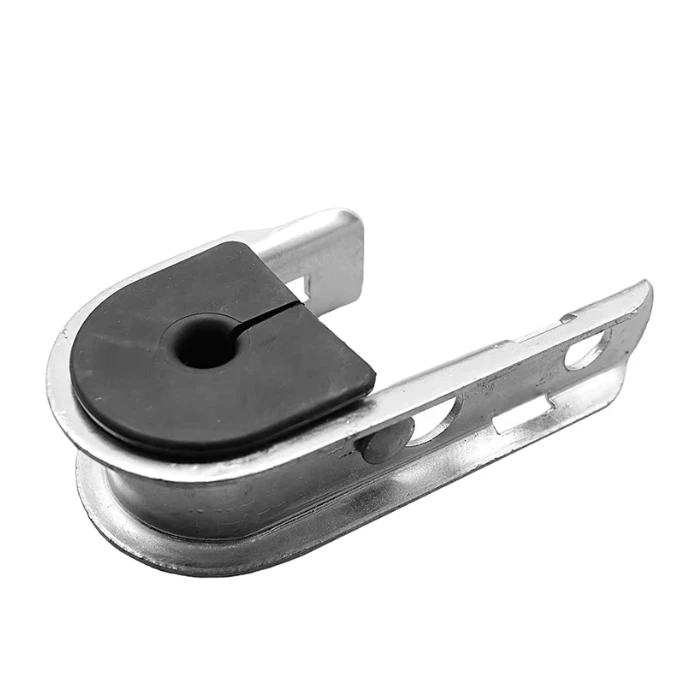

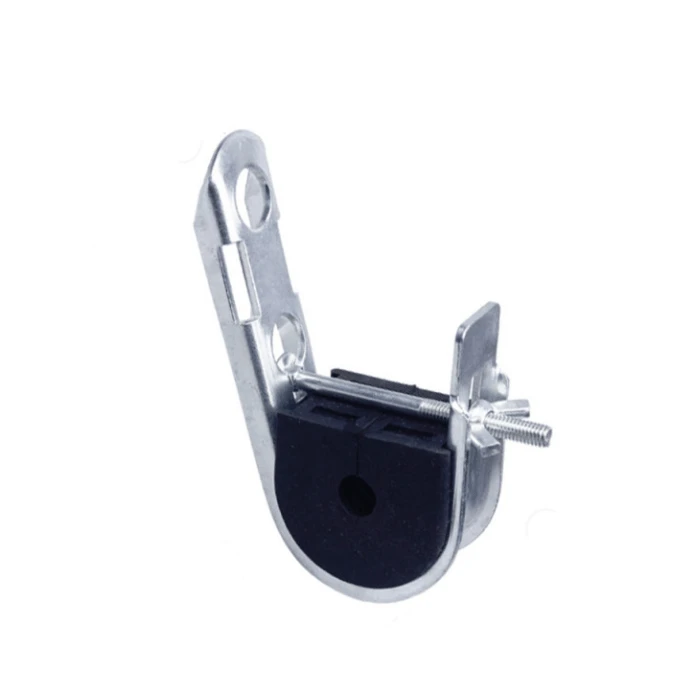

직관적인 설치 시스템 - 제로-도구 신속한 배포

특허받은 스냅-잠금 구조를 갖춘 케이블은 삽입되면 자동으로 잠기며 설치 시간은 5초 밖에 걸리지 않습니다. J-후크 디자인은 다양한 고정 지점(볼트, 강철 가닥, 당김줄 등)과 호환되므로 기존 케이블 타이 설치의 지루한 과정이 필요 없으며 특히 공중 작업 및 대규모 배포 시나리오에 적합합니다.-

도구가 필요 없는-설치로 장비 요구사항 감소

안전한 케이블 고정을 위한 특허 받은 스냅{0}}잠금 구조

다양한 고정 지점(볼트, 강철 스트랜드, 가이 와이어)과 호환 가능

1인-작업으로 효율성이 60% 향상됩니다.

지능형 케이블 보호 메커니즘

내부 캐비티는 최소 굽힘 반경이 30mm 이상인 부드러운 아크 전환 설계를 특징으로 하며 섬유 기계적 성능 표준을 준수합니다. 탄성 클램핑력이 고르게 분산되어 케이블 외피 손상이나 섬유 마이크로{2}}굽힘 손실 증가를 유발할 수 있는 국부적인 응력 집중을 방지합니다.

최소 굽힘 반경이 30mm 이상인 부드러운 아크 전환 설계

균일하게 분포된 탄성 클램핑력은 응력 집중을 방지합니다.

ITU-T G.652 섬유 기계 성능 표준 준수

케이블 외피 손상 및 섬유 미세{0}}굽힘 손실 방지

산업용-등급 소재 및 내후성

UV 안정제 및 항산화제를 함유한 고밀도 폴리에틸렌(HDPE) 또는 폴리아미드(PA66) 소재로 제조되었습니다. IEC 60068-2-14 환경 테스트를 통과하여 염수 분무, 산성비 및 UV 노출 조건에서 15년의 서비스 수명 동안 성능 저하 없이 기계적 강도를 유지합니다.

고밀도 폴리에틸렌(HDPE) 또는 폴리아미드(PA66) 구조

장기간 내구성을 위한 UV 안정제 및 항산화제-

-40도에서 +70도까지의 온도를 견딥니다.

성능 저하가 최소화된 15년의 사용 수명

정밀 하중 지지 및 안전 여유

일괄 파괴 테스트를 통해 ISO 9001 인증 품질 관리 시스템에 따라 생산됩니다. 수직 정하중 용량 200N(약 20kg), 동적 충격 하중 150N, 안전계수 3 이상, 강풍, 얼음/눈 하중, 케이블 열팽창/수축 등 동적 조건을 충족합니다.

수직정하중 : 200N(20.4kgf)
수평 횡하중 : 80N(8.2kgf)
동적 충격 하중: 150N
모든 부하 유형에 대해 안전계수 3 이상

색상-코드 식별 시스템

검정색, 회색, 흰색 및 기타 색상 옵션이 제공되며 프로젝트 요구 사항에 따른 맞춤형 색상 지원이 가능합니다. 다양한 통신사 회선, 서비스 유형(광대역/전화/감시) 또는 건설 단계 표시의 차별화를 촉진하여 네트워크 관리 효율성을 향상시킵니다.

표준 색상: 검정, 회색, 흰색
맞춤형 RAL 색상 사용 가능(MOQ 5,000개 이상)
통신사 회선, 서비스 유형 또는 건설 단계에 대한 색상-코딩
네트워크 관리 및 유지 관리 효율성 향상

환경 및 재활용 특성

RoHS 지침 및 REACH 규정을 준수하는 100% 재활용 가능한 폴리머 소재입니다. 수명 주기가 끝나면 제품을 재활용할 수 있어 친환경 인프라 개발을 지원합니다.

100% 재활용 가능한 폴리머 소재
RoHS 지침 준수
REACH 규정 준수
친환경 인프라 개발을 지원합니다

모델 선택 가이드

JH-0408-BK

케이블 직경:4 - 8mm

색상: 블랙

무게:22g

응용 프로그램:FTTH 드롭 케이블

JH-0812-BK

케이블 직경:8 - 12mm

색상: 블랙

무게:25g

적용 분야: 최대 12개 코어의 공중 케이블

JH-0814-BK

케이블 직경:8 - 14mm

색상: 블랙

무게:28g

신청:ADSS 케이블

JH-0812-GY

케이블 직경:8 - 12mm

색상: 회색

무게:25g

신청: 상업 지역

올바른 모델을 선택하는 데 도움이 필요하십니까?

당사 기술 팀은 귀하의 특정 용도에 맞는 완벽한 J 후크 서스펜션 클램프를 선택하는 데 도움을 드릴 수 있습니다.

지금 연락하세요

응용 시나리오

FTTH 광섬유-를-홈 배포에-

건물 정면, 전신주 또는 주변 벽을 따라 드롭 케이블을 매다는 라스트-광선-~구간 시나리오에 적합합니다. J-후크는 벽 볼트나 당김선에 빠르게 장착되어 분배 상자에서 고객 구내까지 미려한 케이블 라우팅을 가능하게 합니다.

환경 요구사항:

• 실내/실외 환경

• 온도 -20도 ~ +50도

• 상대 습도 95% 이하

지금 연락하세요

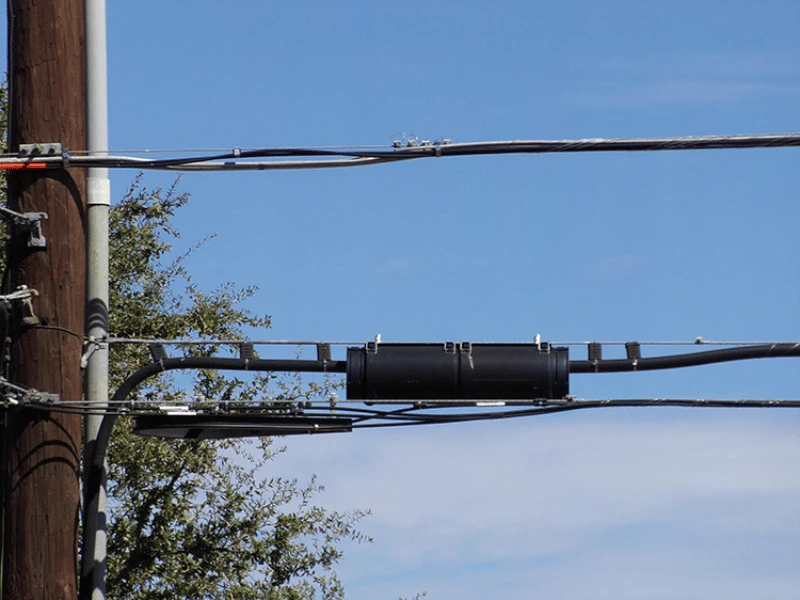

공중 광섬유 네트워크 확장

도시, 교외 및 농촌 지역의 공중 광섬유 트렁크 및 지선 설치에 사용됩니다. 가이 와이어, 폴 밴드 및 기타 고정 지점을 사용하여 전신주, 콘크리트 기둥 또는 강철 기둥과 함께 작동하여 ADSS 케이블 및 중앙 튜브 광섬유 케이블을 안정적으로 매달 수 있습니다.

환경 요구사항:

• 야외 환경

• 바람 저항 카테고리 14 이하

• 얼음/눈 하중은 스팬 검증이 필요함

지금 연락하세요

신속한 임시 통신 회선 구축

비상 통신, 이벤트 지원, 임시 건설 현장 네트워크에 적합합니다. 도구가 필요 없는 설치-를 통해 건설 인력이 신속하게 라인을 배치할 수 있으며, 프로젝트 완료 후 쉽게 제거하고 클램프를 재사용할 수 있습니다.

환경 요구사항:

• 단기-사용(6개월 이하)

• 장기적인-노화는 중요하지 않음

지금 연락하세요

환경 호환성

환경적 요인	호환성	메모
온도	-40도 ~ +70도	북극에서 열대 기후까지 전 세계적으로 적용 가능
습기	0 ~ 100% 상대습도	방수/방습{0}}기능, 해안 지역에 적합
UV 방사선	높은 UV 환경	고도가-높은 지역에서는 -UV10 강화 버전을 권장합니다.
소금 분무기	3% NaCl 500h	해안에서 5km 이내에서 사용 가능, 해안 근처-에서는 강화된 검사가 필요함
풍하중	40m/s 이하	태풍 지역에서는 경간을 0.4m로 줄여야 합니다.
얼음/눈	10mm 얼음 축적	지역 기상 데이터를 기반으로 하중 지지력 검증

업계 사례 연구

농촌 광대역 확장

텍사스, 미국

도시 네트워크 구축

멜버른, 호주

풍력발전단지통신

스코틀랜드, 영국

스마트시티 구축

두바이, 아랍에미리트

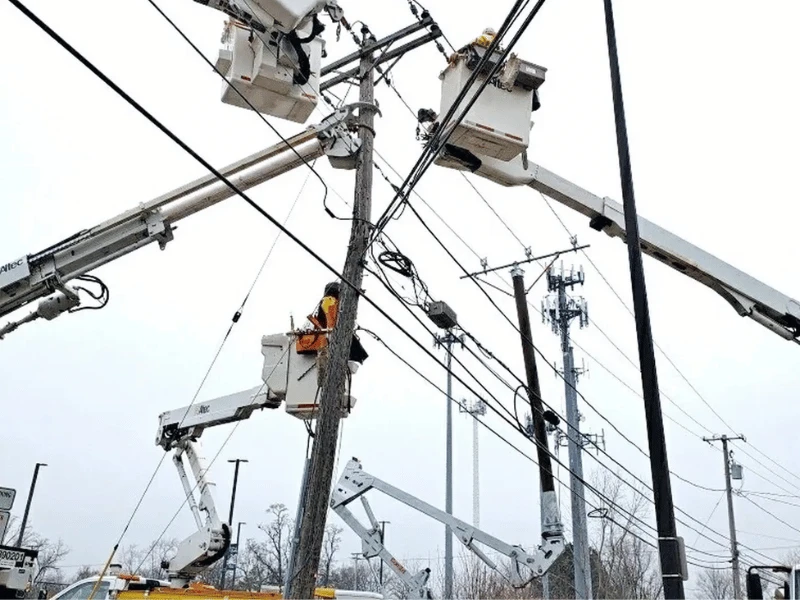

DIMI 사례 연구: 농촌 광대역 확장

프로젝트 배경

2023년에 지역 통신 사업자는 서부 텍사스 전역의 45개 타운십을 포괄하는 농촌 광대역 이니셔티브를 시작했으며, 이를 위해 850마일의 공중 광섬유 케이블을 설치해야 했습니다. 이 프로젝트는 전신주 간격이 불규칙하고 온도 변화가 극심한(-15도 ~ +45도) 까다로운 지형에 걸쳐 신속한 배포(8개월 완료)를 요구했습니다.

제품 응용

12코어 루즈 튜브 공중 광섬유 케이블이 포함된 JH-0812-BK J 후크 서스펜션 클램프 38,000개 배포. 설치 직원은 도구가 필요 없는 설치 기능을 활용하여 전신주 당김 와이어에 클램프를 신속하게 장착하여 장착 지점당 평균 설치 시간 7초를 달성했습니다.

주요 사례 연구: 농촌 광대역 확장

해결된 문제

가위와 장력 도구를 들고 다녀야 하는 전통적인 케이블 타이 방법으로 인해 공중 작업 시 위험이 발생합니다.

케이블 타이는 강렬한 UV 노출로 인해 성능이 저하되므로 2~3년마다 교체해야 합니다.

긴급 수리 시나리오에서는 케이블 타이 제거가 어려운 것으로 나타났습니다.

프로젝트 결과

프로젝트는 62%의 건설 효율성 향상으로 예정보다 1.5개월 앞당겨 완료되었습니다.

약 $52,000의 누적 인건비 절감(장착 지점당 12초 절약으로 계산)

20개월 동안 작동한 후 검사 결과 장착 지점 오류나 케이블 손상 사고가 전혀 없는 것으로 나타났습니다.

고객 만족도 조사: 가입자의 97.3%가 광케이블 설치를 "깨끗하고 전문적"이라고 평가했습니다.

고객 리뷰

"저희는 바이에른과 작센 지역의 광케이블 확장 프로그램 전반에 걸쳐 이러한 J-후크를 광범위하게 배포했으며 성능은 기대치를 뛰어 넘었습니다. 이전에는 눈에 띄는 품질 이점 없이 스칸디나비아 브랜드의 유사한 제품을 2.3배의 비용으로 사용했습니다. 도구가 필요 없는 -설치는 정말 혁신적입니다-저희 직원들은 기존 방법에 비해 배포 속도가 40% 더 빠르다고 보고했습니다."

클라우스 M.

네트워크 엔지니어링 관리자, Vodafone Germany

"15년 동안 광섬유 설치 분야에 종사해 온 사람으로서 저는 이것이 제가 작업한 최고의 서스펜션 클램프라고 자신있게 말할 수 있습니다. 한 손으로 설치하는 것은 -사다리 작업의 판도를 바꾸는 것입니다.-간단하게 들리지만 안전성과 효율성에 엄청난 차이를 가져옵니다. 우리 팀은 처음에는 폴리머 구조와 금속 구조에 대해 회의적이었지만 스코틀랜드의 겨울 조건에서의 성능은 내구성을 입증했습니다."

제임스 T.

현장 설치 감독자, BT Openreach UK

"열대 퀸즈랜드부터 온대 빅토리아까지 다양한 호주 기후에서 우리에게 도움이 되는 전반적으로 견고한 제품입니다. UV 저항성은 실제로 견고하며-가혹한 태양 노출에 매우 중요합니다-. 거의 3년이 지나도 눈에 띄는 재료 품질 저하가 없습니다. 설치 단순성이 눈에 띄는 특징입니다. 하도급업체는 최소한의 교육만 필요합니다."

레이첼 K.

조달 전문가, Telstra Australia
